Loodusliku kivi kvaliteedikontrolli kontrollnimekiri ostjatele

Loodusliku kivi kvaliteedikontrollon dokumenteeritud protsess, mille käigus kontrollitakse enne saatmist, kas valitud materjal, valmistatud komponendid, visuaalsed suhted, mõõtmed, viimistlus, identifitseerimine ja pakkimine vastavad kinnitatud projekti nõuetele.

Rahvusvaheliste kiviprojektide puhul on see eristamine oluline, kuna valmis tükk võib olla mõõtmetelt õige ja siiski sobimatu kavandatud paigaldusega. Töötasapinnal võib olla õige pikkus ja laius, kuid veenide asend on vastuvõetamatu. Seinapaneelid võivad läbida üksikuid mõõtmisi, kuid koos paigaldamisel luuakse ebaühtlane koostis. Trepp võib sisaldada õigesti valmistatud detaile, mille järjestus on ebaselge. Pakkimine võib kaasa tuua riski ka pärast seda, kui QC on juba lõpetatud.

Seetõttu on allolev kontrollnimekiri pigem hangete kontrollimise süsteem kui lihtne lõpliku kontrolli vorm. Ostjad saavad selle abil otsustada, mis tuleb heaks kiita, milliseid tõendeid nõuda ja millised lahendamata probleemid peaksid tootmise või tarnimise peatama.

Üks levinumaid hankevigu on kvaliteedikontrolli käsitlemine sündmusena, mis juhtub pärast valmistamist. Selleks etapiks on paljud olulised otsused juba pöördumatud.

Looduskivil on omane varieeruvus. Taustavärv, mineraalide jaotus, veenide suund, lõhed, kristallialad ja muud looduslikud omadused võivad varieeruda mitte ainult kivisortide vahel, vaid ka sama kaubanime all müüdavate plokkide ja plaatide vahel. Seetõttu peab ostja enne lõikamise alustamist looma vastuvõetava visuaalse ulatuse, selle asemel, et eeldada, et välimust määrab ainult materjali nimi.

Sama põhimõte kehtib ka valmistamisel. Kui plaat on lõigatud, ei pruugi suurema veeni asukoha muutmine, valamu ava tundlikust visuaalsest piirkonnast eemale nihutamine, raamatute sobitamise parandamine või komponendi teisele plaadile ümber määramine olla enam praktiline.

Järelikult peaks kvaliteedikontroll järgima tootmisjärjekorda:

Requirement definition -> material approval -> drawing approval -> cutting review -> fabrication QC -> visual assembly review where required -> final inspection -> packing QC ->saadetise tõendid.

Mitte iga projekt ei vaja samal tasemel kontrolli. Väikese standardsete plaatide tellimusega kaasnevad erinevad riskid kui fuajeeseinal, kokkusobiva kujundusega seinal, trepikojal, kohandatud tualettlaual, vastuvõtulaual või mitmeosalisel köögisaarel. Kvaliteedikontrolli plaan peaks järgima vea tagajärgi, mitte ainult üksiku kivitüki väärtust.

Esimene kvaliteedikontrolli kontrollpunkt toimub enne valmistamist. Ostjad ja tarnijad peaksid muutma ostunõude teabeks, mida saab tegelikult kontrollida.

Tootmismeeskond peaks mõistma vähemalt kivi valikut, viimistlust, nimipaksust, viimistletud mõõtmeid, kogust, katmata servi, avasid, liitekohti, nähtavaid pindu, orientatsiooninõudeid ja kõiki komponente, mis peavad üksteisega visuaalselt seostuma.

Joonised muutuvad eriti oluliseks fabritseeritud tööde puhul. Kirjalik kirjeldus, näiteks "köögi töötasapind", ei tuvasta iga valmistamisotsust. Valamu tüüp, segistiavad, pliidiplaadi ava, tagasivoolu suhe, avatud servad, kaldpinnad, õmblused ja viimistletud pinna suund võivad kõik tootmist mõjutada.

 Kinnitage heakskiidetud materjal

Kaubanduslik kivinimi on vaid lähtepunkt. Ostjad peaksid kinnitama, millised tegelikud plaadid või tootmispartiid on heaks kiidetud, kui visuaalne valik on oluline.

Kasulikud heakskiitmise tõendid võivad hõlmata täielikke plaatide fotosid, plaatide numbreid või mõnda muud jälgitavat identifitseerimismeetodit, oluliste looduslike objektide lähivõtteid ja üldist vaadet, mis näitab tahvlite vahelist seost.

Ainuüksi lähifotost ei piisa visuaalseks kinnitamiseks, kuna see ei näita, kus kogu plaadi sees mingi funktsioon esineb. Vastupidi, kaugemal tehtud plaadifotol ei pruugi olla piisavalt selgelt näha väiksemaid lõhesid, mineraalseid alasid või pinna detaile. Üld- ja detailvaated teenivad erinevaid eesmärke.

 Määratlege visuaalse aktsepteerimise vahemik

Sellised terminid nagu "valge", "puhas", "sobiv" või "järjekindel" on liiga subjektiivsed, et toimida iseenesest kvaliteedikontrolli kriteeriumidena. Kui välimus on oluline, peaksid ostja ja tarnija enne lõikamist kindlaks määrama, milline variatsioon on vastuvõetav.

See ei tähenda looduskivilt kunstliku ühtluse nõudmist. Eesmärk on eristada vastuvõetavat looduslikku varieeruvust materjalist, mis on vastuolus kavandatud koostisega.

 Külmutage asjakohased joonised

Tootmisjoonised peaksid olema piisavalt lahendatud enne pöördumatu valmistamise algust. Kõik lahendamata avaused, ühenduskohad, katmata servad, viimistletud näo või komponendi suund peaksid jääma nähtavaks lahtise probleemina, selle asemel, et neid tootmise ajal vaikselt tõlgendada.

Materjali kvaliteedikontroll peaks vastama kahele erinevale küsimusele:Kas see materjal on ostja poolt heaks kiidetud?jaKas heakskiidetud materjal sobib kavandatavate komponentide jaoks?

Need küsimused on seotud, kuid mitte identsed. Visuaalselt atraktiivne plaat võib olla pika saare või suure seinapaneeli jaoks ebasoodsalt jaotunud looduslikud omadused. Plaat, mis sobib hästi väiksemate edevuste jaoks, ei pruugi tagada suure pideva komponendi jaoks vajalikku kasutatavat pinda ega visuaalset järjepidevust.

Enne lõikamist peaks tootmismeeskond kontrollima kasutatava plaadi pindala komponendi geomeetria suhtes. Erilist tähelepanu väärivad olulised avad, pikad kitsad lõigud, kaldservad, õmbluste asukohad ja silmapaistvad nähtavad pinnad.

Veenitundlike projektide puhul tuleks selles etapis paika panna ka orientatsioon. Ostja ei peaks ootama, kuni valmis tükid ükshaaval pildistatakse, et avastada, et naaberpaneelid voolavad vastandlikes suundades.

Tootmise kontroll peaks olema seotud kinnitatud joonise ja iga komponendi funktsiooniga. Üldine „QC läbitud” avaldus annab väiksema hankeväärtuse kui tõendid, mis näitavad, mida kontrolliti.

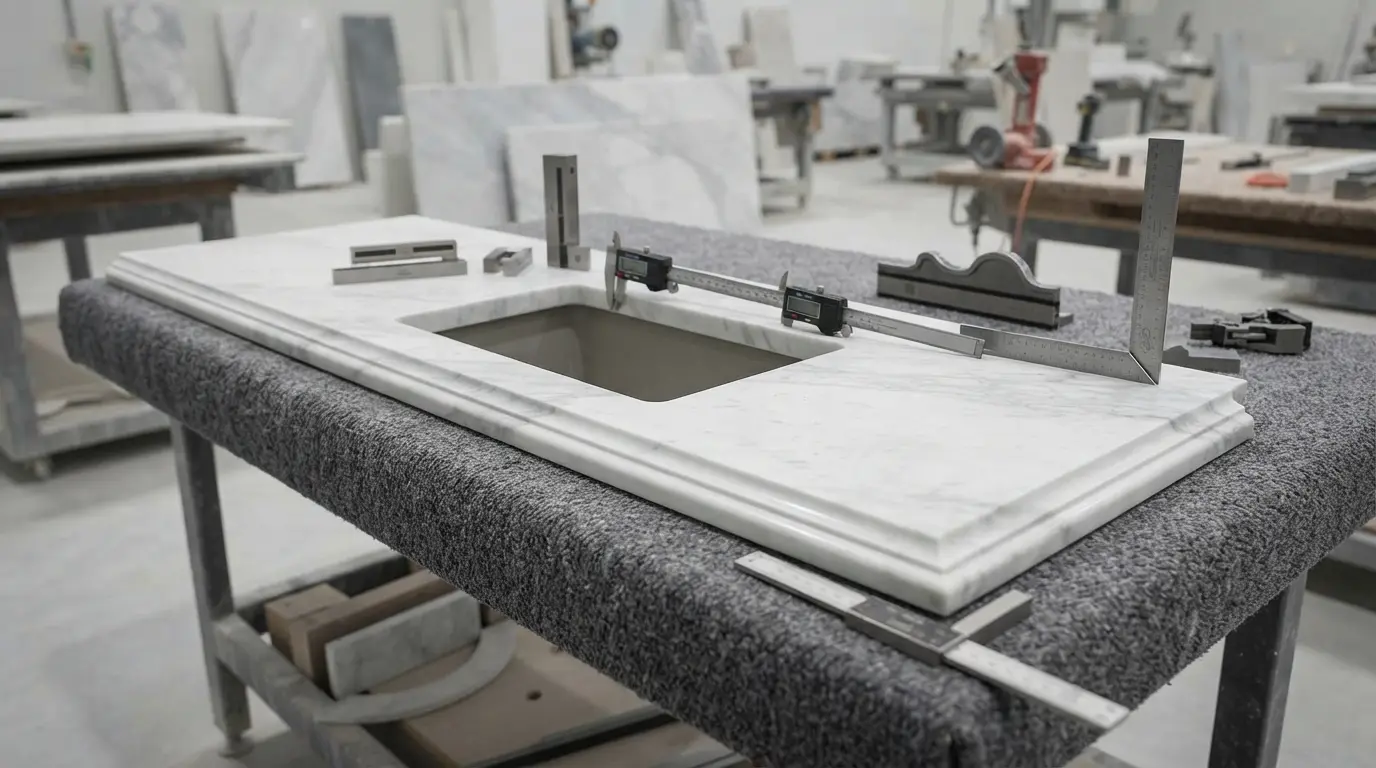

 Mõõtmed ja geomeetria

Valmis pikkust, laiust, paksust, kui see on asjakohane, ava mõõtmeid ja komponendi geomeetriat tuleks võrrelda kehtiva kinnitatud teabega. Projektispetsiifilised tolerantsid tuleks määratleda asjakohase lepingu, joonise, spetsifikatsiooni või kokkulepitud kontrollikriteeriumitega, mitte eeldada, et need on universaalsed kõigi looduskivitööde puhul.

Keerulised kujundid nõuavad enamat kui üldiste piirdemõõtmete kontrollimist. Tagastamised, sälgud, väljalõiked, raadiused, ühendusliidesed ja komponendid võivad paigaldust mõjutada isegi siis, kui kogupikkus ja laius on õiged.

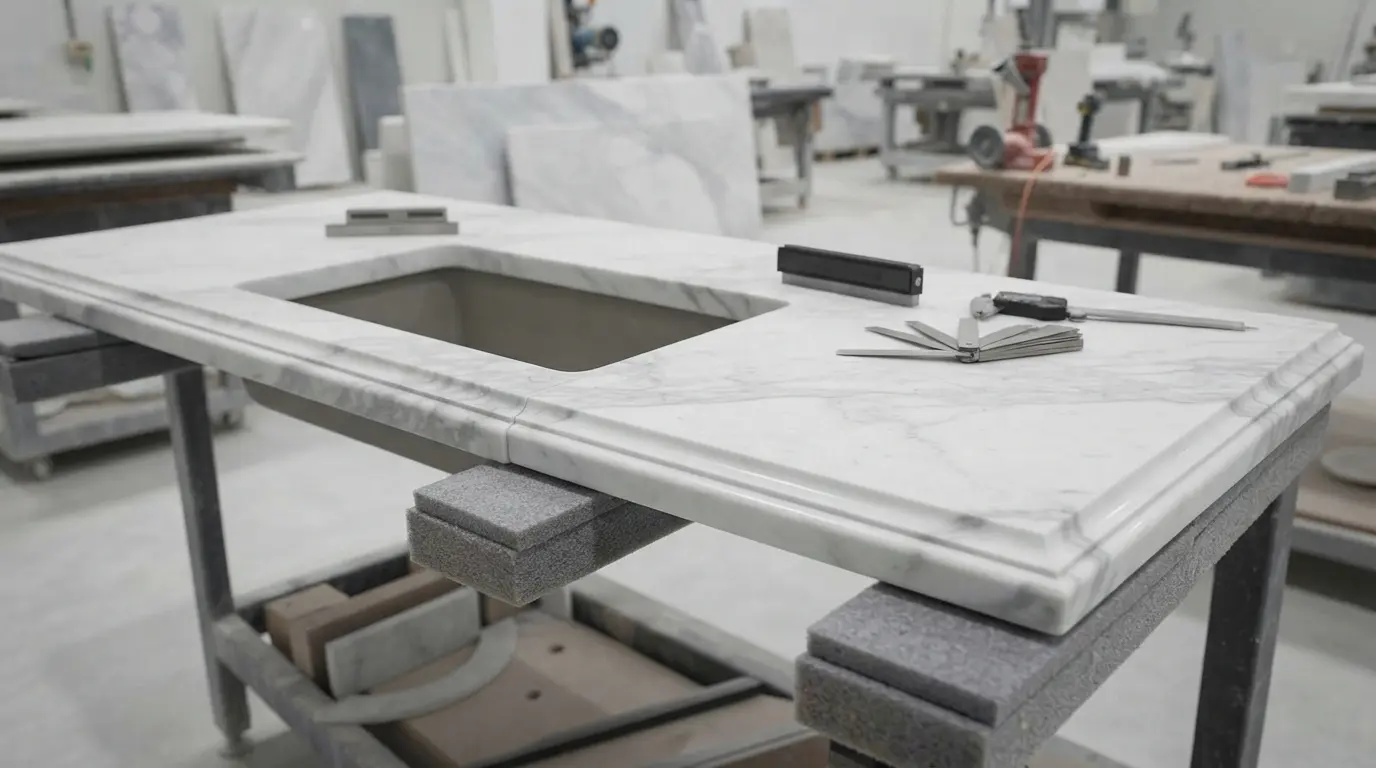

 Servad, nurgad ja avad

Nähtavad servaprofiilid peavad vastama kinnitatud nõuetele. Viilutatud sõlmed nõuavad tähelepanu külgnevate detailide vahelisele suhtele, samas kui avad nõuavad nende geomeetria ja ümbritseva kivi seisukorra kontrollimist.

Pikad kitsad sillad valamute või pliidiplaatide ümber, õhukesed väljaulatuvad alad ja keerulised sisenurgad võivad käsitsemise ajal haavatavamad olla. Seetõttu tuleks nende seisukord ja kõik projektipõhised tugevdusnõuded enne pakkimist üle vaadata.

 Pind ja nähtav nägu

Määratud viimistlus tuleks kinnitada ettenähtud nähtaval näol. Ülevaatusfotograafias tuleks kasutada valgustust ja vaatenurki, mis muudavad pinna arusaadavaks, selle asemel, et sihilikult varjata või liialdada looduslikke omadusi.

Projektide puhul, kus mitu tükki moodustavad ühe visuaalse kompositsiooni, ei anna iga komponendi eraldi kontrollimine täielikult vastust, kas valmis komplekt töötab koos. See nõuab täiendavat visuaalse kontrolli etappi.

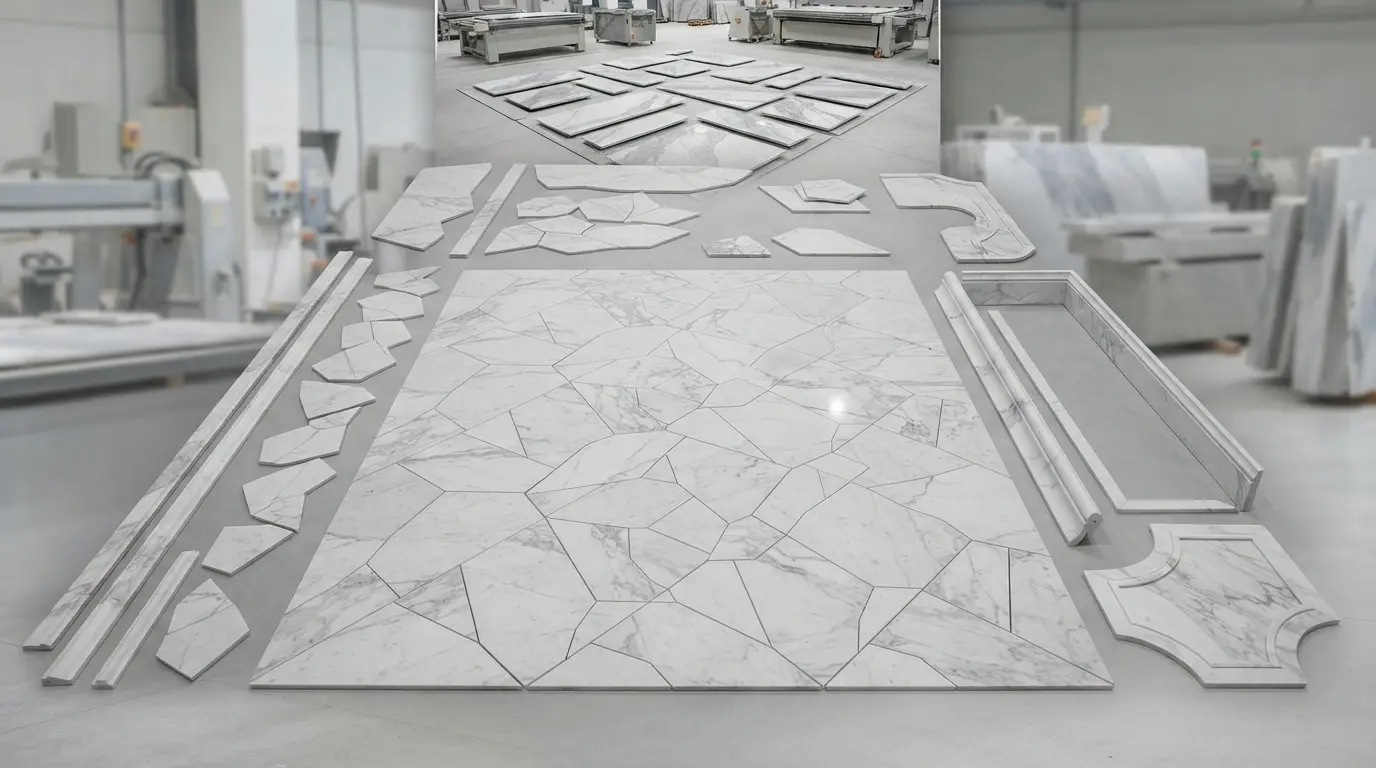

Kuiv paigutus on eriti kasulik, kui külgnevad valmistatud tükid peavad looma kooskõlastatud paigaldatud kompositsiooni. Tüüpilisteks näideteks on seinad, mustrilised põrandad, trepikomponendid, suured seinapaneelide komplektid, dekoratiivsõlmed ja projektid, kus veenide suund või tausta varieerumine on mitme detaili puhul oluline.

Eesmärk ei ole lihtsalt kivi põrandale foto tegemiseks asetada. Kasulik kuiv paigutus võimaldab projektimeeskonnal enne materjali pakkimist üle vaadata järjestus, naabersuhted, orientatsioon, värvijaotus, puuduvad tükid ja nähtavad üleminekud.

Keerulise mustri puhul peaks kontrollvaade olema piisavalt lai, et jäädvustada kogu kompositsioon. Üksikute detailfotodega saab seejärel dokumenteerida valdkondi, mis vajavad põhjalikumat ülevaatamist.

See on üks põhjus, miks visuaalset kvaliteedikontrolli ja dimensioonilist kvaliteedikontrolli ei tohiks käsitleda teineteise asendajatena. Komponent võib läbida mõõtmete kontrolli, kuid tekitada soovimatu ülemineku, kui see asetatakse järgmise komponendi kõrvale. Vastupidi, visuaalselt ühtne komplekt vajab siiski mõõtmete ja valmistamise kontrollimist.

Kaughanke tegemine sõltub suuresti tõenditest. Eesmärk ei ole luua võimalikult suurt fotokausta. Eesmärk on muuta iga oluline heakskiit jälgitavaks.

Praktiline tõendusmaterjalide pakett võib sisaldada materjalivaliku fotosid, jooniste viiteid, valmistamismõõtmisi, valmistükkide fotosid, kuivpaigutuse kirjeid, kui see on asjakohane, tükkide identifitseerimis- ja pakendifotosid. Täpne pakett peaks kajastama projekti, mitte järgima iga tellimuse jaoks fikseeritud malli.

Ka tõendid tuleks koguda õigel ajal. Suletud kasti foto ei suuda tõestada, kuidas haprad tükid seestpoolt toetati. Valmis tööpinna foto ei suuda pärast lõikamist taastada plaadi algset asukohta. Lähivõte ei suuda näidata suure seinakomplekti üldist visuaalset suhet.

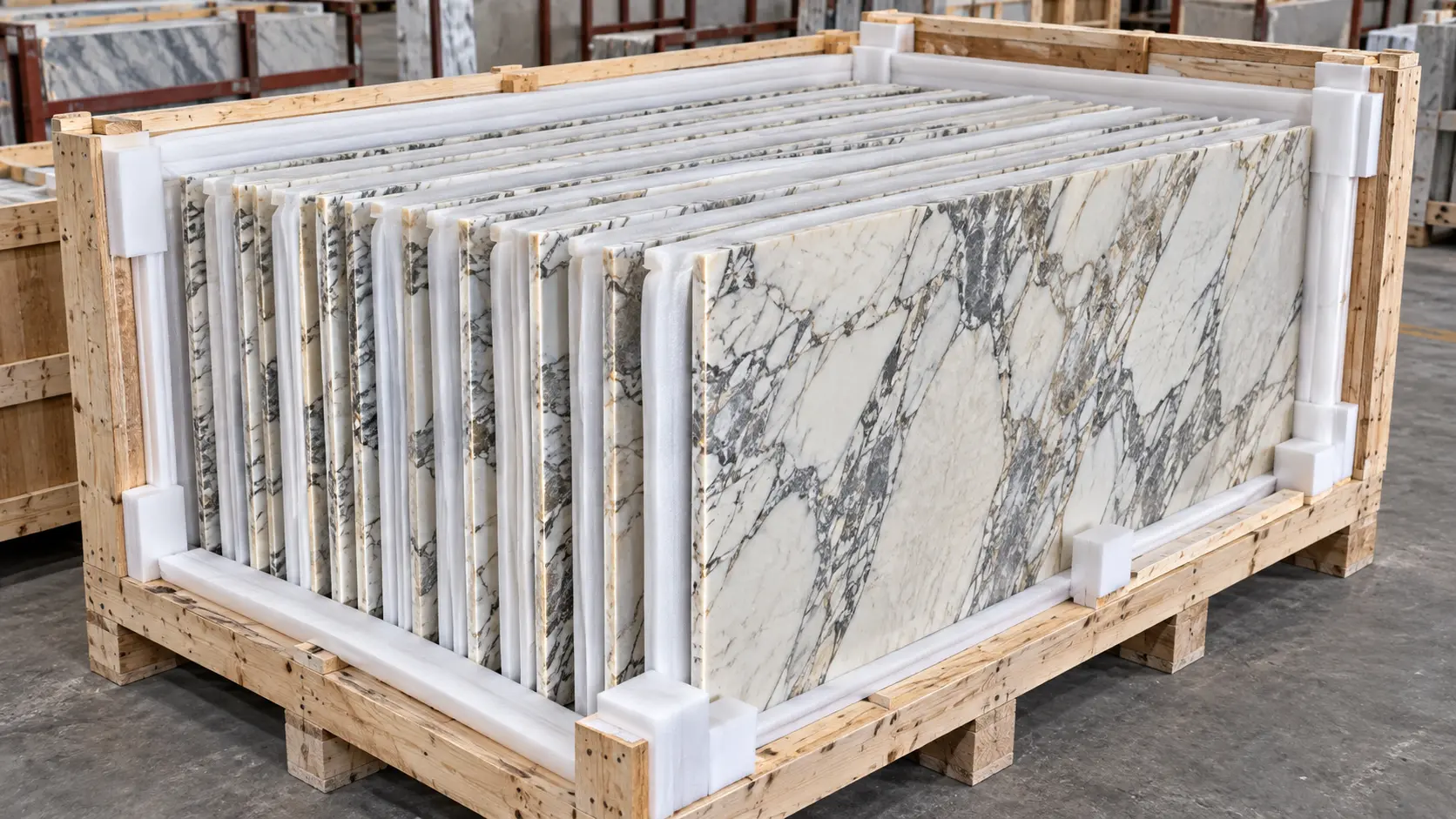

Valmistamise lõplik heakskiit ei tohiks automaatselt tähendada saadetise heakskiitu. Pakkimine toob kaasa eraldi käsitsemis- ja transpordiriskide komplekti.

Pakkimismeetod peaks kajastama komponendi geomeetriat. Standardsed mõõtu lõigatud paneelid, pikad kitsad tükid, avadega tööpinnad, kalddetailid ja ebakorrapärased valmistatud detailid ei vaja tingimata identset sisemist tuge.

Mõõdule lõigatud paneelide puhul korraldatakse tükid tavaliselt kompaktse tugirühmana, millel on sobiv eraldamine ja perimeetri kaitse enne välise puitkonstruktsiooni valmimist. Eesmärk on vältida kahjustavat kivi-kivi kontakti, vältides samal ajal ebastabiilset paigutust, mis võimaldab tükkidel liigselt liikuda.

Töötasapindade ja ebakorrapäraste komponentide puhul väärivad haavatavad alad täiendavat tähelepanu. Valamuavad, kitsad sillad, väljaulatuvad sektsioonid, pikad servad ja kalddetailid võivad vajada projektipõhist kaitset või tuge, mis põhinevad tegelikul geomeetrial.

Sulgemiseelsed pakkimisfotod on eriti väärtuslikud, kuna need võimaldavad ostjal näha kaitset, mis kaob pärast kasti sulgemist. Lõplikud fotod võivad seejärel dokumenteerida täidetud pakendi ja isikut tõendava dokumendi.

Kasulik kvaliteedikontrolli kontrollnimekiri selgitab ka vastutust. Probleemid tekivad sageli siis, kui iga osapool eeldab, et teine ​​osapool on sama probleemi kontrollinud.

•  Materjali jälgitavus:Kontrollitud materjali saab ühendada heakskiidetud plaatide või tootmispartiiga.
•  Visuaalne aktsepteerimine:Asjakohaste värvide, veenide ja looduslike omaduste variatsioonid on üle vaadatud sobival skaalal.
•  Joonistamise olek:Valmistatud komponendid vastavad kehtivale kinnitatud joonisele või kinnitatud nõudele.
•  Mõõdud:Nõutavad mõõtmised on kontrollitud projekti kokkulepitud kriteeriumide alusel.
•  Servad ja avad:Nähtavad servatööd, väljalõiked, augud, liitekohad ja muud kindlaksmääratud valmistamisdetailid on kontrollitud.
•  Tükkide järjestus:Paigaldusjärjekorrast sõltuvad komponendid on tuvastatavad.
•  Visuaalsed suhted:Kuiv paigutus või muu sobiv üldülevaade on lõpetatud, kui külgnevad tükid moodustavad ühe visuaalse kompositsiooni.
•  Erandid:Kõik lahendamata looduslikud tunnused, remondi-, valmistamisprobleemid või heakskiidetud kõrvalekalded on pigem dokumenteeritud, mitte varjatud.
•  Pakkimine:Sisemine tugi ja kaitse sobivad komponentide tegeliku geomeetria ja haavatavate piirkondadega.
•  Saadetise tõendid:Ostja saab kontrollitud tükid ühendada pakitud saadetisega.

• Ainult valmis mõõtmete kontrollimine.Mõõtmised ei suuda kinnitada plaadi identiteeti, veenide suunda, külgnevate detailide suhteid ega pakkimiskaitset.
• Heakskiit ainult lähivõtetelt.Üksikasjalikud fotod võivad näidata kohalikke funktsioone, kuid mitte nende jaotumist kogu plaadi või kokkupandud projekti lõikes.
• Kasutades ebamäärast visuaalset keelt."Hea värv" ja "kenad veenid" ei ole kontrolli kriteeriumid. Viitepildid ja selgesõnalised heakskiitmisotsused on kasulikumad.
• Jätame visuaalse ülevaate alles pärast lõikamist.Arvestada tuleks loomuliku varieerumisega, kui plaadi alternatiivsed asendid ja lõikesuunad on veel saadaval.
• Eeldusel, et iga projekt vajab identset kvaliteedikontrolli.Tavalistel plaatidel, kokkusobitatud seinal, tualettlaual ja keerulisel tööpinnal on erinevad rikkerežiimid. Kontrollimine peaks järgima projekti riski.
• Pildistamine ainult suletud kastidest.Välispakendi fotod ei näita sisemist eraldumist, servakaitset ega tuge.
• Tõendite ühendamise ebaõnnestumine.Fotodel on piiratud väärtus, kui ostja ei suuda tuvastada, millist plaati, komponenti või pakendit need esindavad.

1. Mida peaks loodusliku kivi kvaliteedikontrolli kontrollnimekiri sisaldama?

Praktiline kontrollnimekiri peaks hõlmama materjali identiteeti, visuaalset kinnitust, jooniseid, mõõtmeid, valmistamise üksikasju, nähtavaid pindu, tükkide identifitseerimist, vajaduse korral kuiva paigutust, pakendikaitset ja saadetise tõendeid. Täpsed kontrollpunktid tuleks kohandada projekti geomeetria ja paigaldusriskiga.

2. Kuidas saab rahvusvaheline ostja kontrollida, kas kontrollitud plaadid on heakskiidetud plaadid?

Kasutage jälgitavat plaadi identifitseerimist koos täielike plaatide fotodega ja säilitage kinnitusdokument. Identifitseerimismeetod peaks jääma materjaliga seotuks läbi asjaomase tootmisetapi.

3. Kas valmistatud looduskivi puhul piisab mõõtude kontrollist?

Ei. Mõõtmete ülevaatus kontrollib geomeetriat, kuid ei tõesta vastuvõetavat värvijaotust, veenide orientatsiooni, naabertükkide suhteid, pinna välimust ega pakkimiskaitset. Keerulised projektid nõuavad tavaliselt mitut täiendavat kvaliteedikontrolli kontrollpunkti.

4. Millal tuleks looduskivi enne saatmist kuivalt panna?

Kuiv paigutus on kasulik, kui mitu tükki moodustavad kooskõlastatud visuaalse või paigaldusjärjestuse, näiteks mustrilised põrandad, seinapaneelide komplektid, trepikomponendid või veenitundlikud koostud. See võib olla ebavajalik toodete puhul, mille tükid ei sõltu visuaalsest järjepidevusest.

5. Milliseid pakkimistõendeid peaksid ostjad nõudma?

Riskitundliku kivikivi puhul võivad kasulikud tõendid hõlmata fotosid enne kasti sulgemist, mis näitavad sisemist eraldamist, servakaitset, tuge ja tükkide ülesehitust, millele järgneb fotod täidetud pakenditest ja nende identifitseerimisest.

6. Millisel hetkel peaks ostja saatmise peatama?

Saatmine tuleks kinni pidada, kui lahendamata probleem võib oluliselt mõjutada paigaldamist, heakskiidetud välimust, kogust, identifitseerimist, valmistamise vastavust või ohutut transporti. Vastutavad osapooled peaksid enne avaldamist probleemi ja selle paigutuse dokumenteerima.

Tugevaim loodusliku kivi kvaliteedikontrolli protsess ei küsi ainult seda, kas valmis kivi "näeb vastuvõetav välja". See kehtestab konkreetsed vabastamispunktid enne materjali valimist, lõikamist, valmistamist, pakkimist ja saatmist.

Rahvusvaheliste hangete puhul loob see selgema otsustusjälje. Ostjad teavad, mida nad heaks kiidavad, tarnijad teavad, millised küsimused nõuavad eskalatsiooni, ja projektimeeskonnad suudavad eristada looduslikke materjalide erinevusi valmistamise või dokumentatsiooniga seotud probleemidest.
